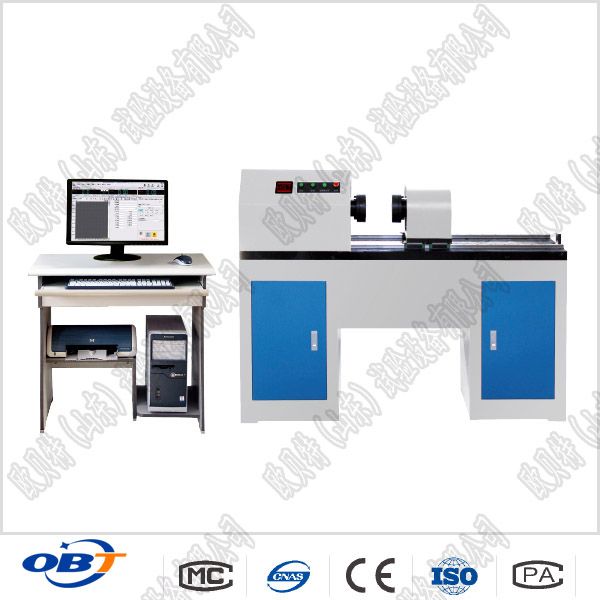

萬向節扭轉試驗機功能特點：

主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。主傳動軸、夾具采用優質鋼材，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌，使其能輕快移動，將試件的軸向拉力減少到小。

驅動系統：由進口全數字交流伺服控制系統驅動。速度調節范圍寬，加載均勻、穩定。

傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。

萬向節扭轉試驗機技術參數：

試驗扭矩 5000Nm

扭矩測量范圍 1%-100%

扭矩小讀數值 0.1Nm

扭矩示值相對誤差 ±1%

扭轉角小讀數值 0.1°

扭轉角 99999°

扭矩角測量相對誤差 ±1%

扭轉速度 1-720°/min

試樣尺寸 0.1-500mm

夾頭間間距 500mm

試驗轉動方向 雙向

試驗機級別 1級

供電電源 220V，50Hz

萬向節扭轉試驗機軟件技術特點：

1、操作系統采用流行的WindowsXP，功能強大界面友好，而原為DOS系統。

2、上位軟件使用在工業自動化軟件方面處于地位的Intellution產品FIX32，具有過程監控、數據采集、數據處理功能。開放式軟件，便于學習、修改用戶程序、增加新功能等。而原軟件除軟件設計者外無法修改原程序，為美國MOHR公司設計，已無法找到設計者。

3、PLC應用的編程軟件Cyrano 200亦為開放式軟件，新編的控制程序還真正實現了對聯合試驗的控制，成為企業新的經濟增長點。

4、獨到的安全性和穩定性。PLC與FIX都對所有模擬、數字點設置有效量程謹防誤操作損壞硬

件系統，形成雙保險。

5、經嚴格檢驗測試，系統精度達到0. 5%，高于原系統設計精度1%的要求，實驗結果更加準確可靠。
