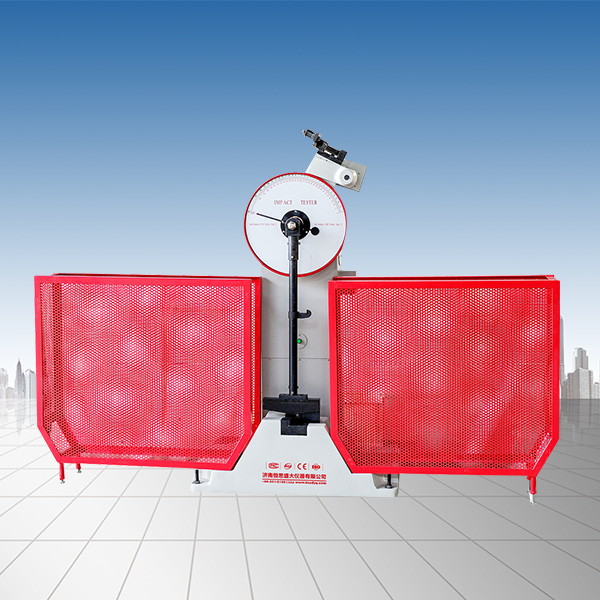

JB-B系列半自動沖擊試驗機(150J/300J/250J/500J)
JB-B系列半自動沖擊試驗機(150J/300J/250J/500J)，本機為半自動控制試驗機，操作簡單工作效率高，揚擺、沖擊、放擺電器控制，特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
產品詳情參數 / PARAMETER
JB-B系列半自動沖擊試驗機(150J/300J/250J/500J) 技術特點
1、試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；
2、沖擊刀采用螺釘安裝固定，更換簡單方便；
3、試樣簡支梁式支承；
4、主機裝有安全防護銷，并且配備了安全防護網；
5、試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門；
6、試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗。
主要技術參數
| 產品型號 | JB-300B | JB-500B | |
| 控制方式 | 電動控制 | ||
| 沖擊能量 | 300J 150 J | 500J 250J | |
| 小讀數值 | 1J | 2J | |
| 沖擊速度 | 5.2m/s | 5.4m/s | |
| 擺錘預揚角 | 150° | ||
| 角度準確度 | ±0.1° | ||
| 試樣支座跨距 | 40mm | ||
| 支座鉗口圓角 | R1.0～1.5mm | ||
| 沖擊刀刃圓角 | R2.0～2.5mm（ R8mm） | ||
| 沖擊刀刃厚度 | 16mm | ||
| 擺錘中心至沖擊點距離 | 750mm | 800mm | |
| 標準試樣尺寸 | 10×10(7.5或5)×55mm | ||
| 擺錘力矩 | M=160.7695N.m 80.3848N.m | ||
| 沖擊擺錘配置 | 150J/300J各一個 | 250J/500J各一個 | |
| 主機外形尺寸 | 2124×600×1340mm | 2124×600×1340mm | |
| 整機重量 | 450Kg | 580 Kg | |
| 供電電源 | 三相四線制50Hz /380V | ||
? 標準主機
半自動沖擊試驗機主機1臺：
沖擊擺錘2支；
內六角扳手S=12（扳鉗口座壓板螺釘）1件；
支座調校器1支；
試樣對中器1支；
拆卸器（換擺用）1件；
地腳螺釘4個；
調整斜鐵 4塊
